國六東風天錦4000方大流量排水搶險車_豐霸牌STD5180XXHDF6型救險車
作者：國六東風天錦4000方大流量排水搶險車 來源：排水搶險車廠家 日期：2022/3/16 14:47:43 人氣： 標簽：國六東風天錦4000方大流量排水搶險車 豐霸牌S****5180XXHDF6型救險車
國六東風天錦4000方大流量排水搶險車廠家電話：
159-7276-7978

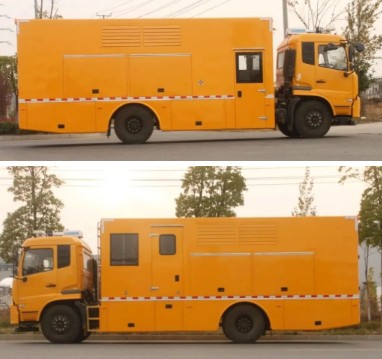

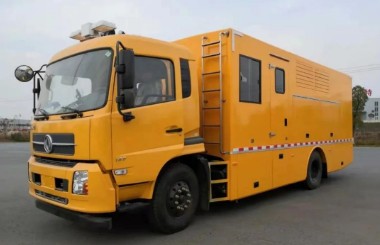

一、 車輛外形參考
二．排水系統參考照片

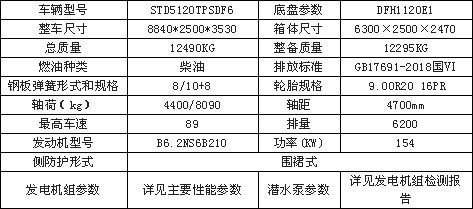

三、產品簡介3.1概述3.1.1術語及定義大流量排水搶險車屬于專項作業車，是將發電機組安裝在具有隔音降噪功能的廂體內，形成降噪電站的形式，整合排水設備并集成于二類汽車底盤上的排水搶險移動泵站，適應于全天候的野外露天作業，具有整體性能穩定可靠、一體操作輕便實用、快速響應排水效率高、功能多樣組合便利、用途廣泛性價比高等特點。大流量排水搶險車主要應用于城市防汛、農業抗旱、市政工程和應急排水。3.1.2整車基本參數

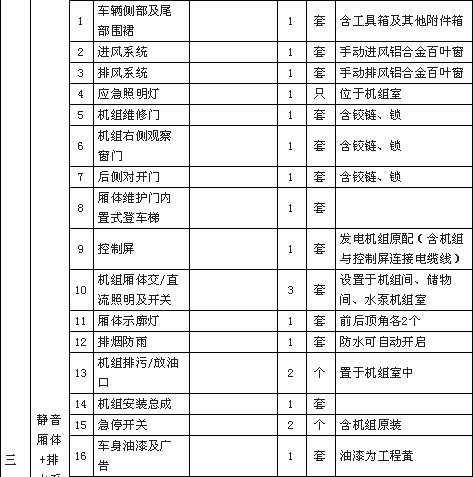

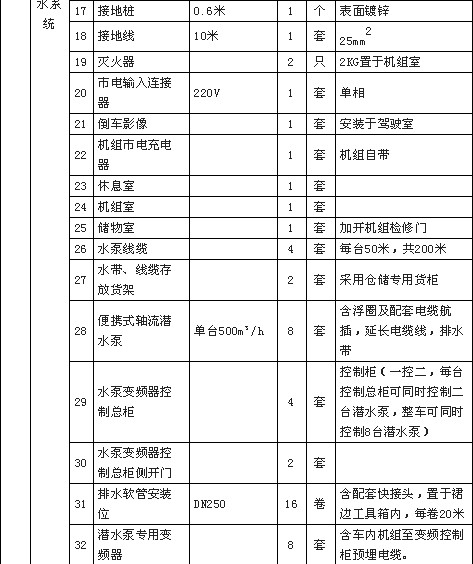

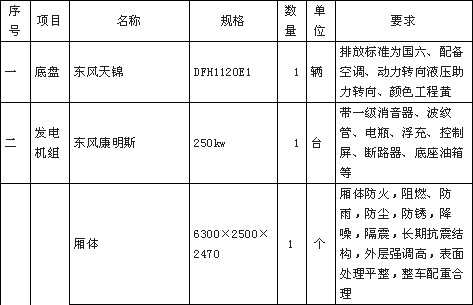

3.2大流量排水搶險車主要性能參數主要技術參數（1）車輛1、底盤采用東風天錦： DFH1120E1 ，發動機型號：B6.2NS6B210 ，發動機功率154kw，燃油類別: 柴油。 排放標準： GB17691-2018國Ⅵ。2、整車總質量：12490KG,軸距4700mm,整車長：8840mm ，寬度：2500mm，高度3530mm。3、駕駛室配空調、助力轉向、倒車影像。4、駕駛室頂部安裝應急照明燈具，升降高度2.5m，可360度旋轉。5、車廂安裝爬梯，方便車頂檢修。6、配置標準儲物貨架7、整車顏色工程黃。8、車輛有公信部公告,能在采購地合法上牌。（2）車廂1、廂體外形尺寸：6300×2500×2470mm。2、廂體：具備運輸、防雨、防火、阻燃、防塵、防銹、降燥，隔震、長期抗震結構。外部鋼材為優質冷軋鋼板，表面處理平整，內襯優質冷軋鋼板折彎骨架，強度牢固，配重合理。3、廂體一體化鋼體結構設計, 頂部平坦。廂體采用骨架式夾層形式，外蒙皮采用厚1.5mm優質防銹處理的汽車專用冷軋鋼板，中間骨架采用防銹處理后的鋼管焊接，頂層、側圍內、外層之間填充長時間使用對人體無害的防火阻燃環保吸音棉，外層鋪蓋一層阻燃金屬布，內飾采用0.8mm厚網孔板。底板采用鋼結構底框架,上表面鋪厚2mm花紋鋼板。4、車輛廂體采用整體包覆式，廂體兩側下部設置裙邊式,全封閉式結構，頂部為圓弧型，尾部有轉向燈、剎車燈、尾燈、霧燈，箱體表面光滑平整。車廂靠駕駛室前部為休息室，休息室內帶折疊坐椅及折疊桌，往后為機組室，機組室左、右側布置進排風百窗，設置機組檢修門一個，下置登車踏步梯，車廂后端為后雙開門。右側排風百葉窗下部為維修觀察艙門。左側下圍設置有工具箱及功能艙門等。右側下圍設置有汽車油箱艙、液壓控制艙等。5、車廂尾部配置標準儲物貨架讓出水帶、加長電纜等附件存放有序、互不干涉，讓緊急排水搶險變得更加快捷、有效。6、廂體噴漆：工程黃，與車頭同一顏色；7、廂體的使用壽命達10年以上。（3）移動電源系統1、發電機組采用東風康明斯，額定輸出功率250KW，滿足水泵及整車設備電力需求。2、系統三相四線制，額定電壓線電壓380V±10%，相電壓220V±10%；調速/級別：電子/G2級，高精度電子調速系統。3、機組油箱可滿足發電機組持續8-10小時使用4、與水泵控制柜數量相等的額定輸出接口（額定電壓、電流與水泵匹配）5、采用智能控制系統，集中控制 ，帶機組控制屏，中文界面，可顯示水溫、油壓、速度、電流、電壓等，具有自動障礙保護功能，選用優質電氣元件，性能穩定，箱體尾部配置接地防護裝置，安全可靠6、車輛上有存放接地線及接地樁的專用位置；兩端有配套銅鼻子、長度≥10米、直徑25mm2接地線1根；長度≥600mm、直徑≥16mm一端尖銳、一端有魚尾螺絲的接地樁1根。7、在不適用發電機組的情況下，便攜式軸流潛水泵可采用市電，配置市電輸入接口。同時機組預留有AC220V、AC380V輸出接口，方便施工用電。便攜式軸流潛水泵1、配置便攜式軸流潛水泵8臺，單臺每小時排量500m3/h，保證整體抽排能力。2、泵體采用輕質304不銹鋼材質，干式復合電機，葉輪采用耐腐蝕材料一體成型，采用304不銹鋼材質，配不銹鋼濾網防止垃圾堵塞，單泵重量42千克。3、單臺便攜式潛水泵，揚程8m，流量500m3/h，功率22kw,抽排水深0.25米,潛水深度20m。4、泵直徑293mm，長度650mm，泵體裝有提手，方便單人搬運。5、泵安裝20m潛水電纜，另增配一段30m延長電纜，電纜之間使用IP67以上防水接頭（總長度50米，帶快速連接防水插頭）6、配置16條20米長DN200排水軟管且配置與軟管配套的專用快速水帶接頭和卡箍，方便操作軸流潛水泵控制柜1、每臺水泵配有單獨的控制系統，控制系統有可視化操作界面，實時監測運行參數，帶有漏電、電流過載、缺相、過壓、欠壓、過頻、欠頻、電機過熱等保護；能單獨控制每臺水泵。2、每個電控柜設置2路防水等級IP67以上的快插輸出口。3、每個電控柜設置一個可視觀察窗口且配置鎖具4、控制柜采用防水帽檐和4角滑動萬向輪、便攜提手及嵌入式快速安裝設計。（4）出水水帶每臺便攜潛水泵配排水管40m（20m/根排水管2根,耐壓值0.9MPA），材料為合成纖維長軸編織，合成纖維，內外附涂耐磨防水樹脂，必須耐磨防穿刺，可折疊式卷起，所有排水管之間均配有輕便塑制快接接口，操作方便；不銹鋼卡箍有螺母緊固裝置；（5）支撐系統1、車輛底盤安裝4只液壓支撐腿（前、后各2支）。2、單缸靜載荷6噸，加裝雙向液壓鎖（6）燈具及警示標志1、內部照明：直交流雙路照明電源。保證車內光線無死角。2、外部照明系統：車輛頂部安裝升降照明燈1套，遙控操作距離25米，可旋轉、仰俯，方便夜間施工，升降高度2.5米，探照燈可以上下左右旋轉，水平旋轉角度：360°垂直旋轉角度：330°，水平、垂直旋轉速度：4r/min，防護等級IP66，可遙控和線控兩種操作，適應于夜間作業環境。3、燈具燈頭功率150W*2、工作電壓:AC220V光通量：22000LM，燈具工作電流：15A。設備工作環境溫度：-30°～55，具有66km/h的抗風能力。4、車輛外部按照國家標準安裝信號裝置：側標志燈、反光標志等。（7）消防車載配有2只手提式MFZ/ABC4磷酸銨鹽干粉滅火器。擺放于車廂尾部，距離箱體后門300mm處，保證最快速度拿取。（8）其它要求附帶機組隨車工具及底盤隨車工具3.3大流量排水搶險車配置清單

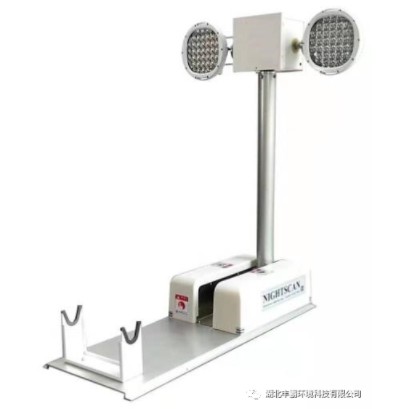

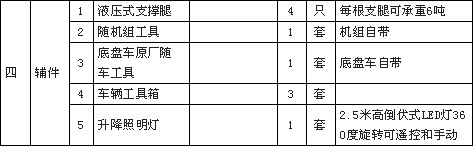

四、其他配置說明1、 升降照明燈（為夜間排水工作提供照明）駕駛室頂部可選裝倒伏式車載移動升降照明燈，升降高度達1.8米，遙控操作距離25米，可旋轉、仰俯，方便夜間施工，探照燈可以上下左右旋轉，水平旋轉角度：360°垂直旋轉角度：330°，水平、垂直旋轉速度：4r/min，防護等級IP66，可遙控和線控兩種操作，適應于夜間作業環境。
燈具燈頭功率150W*2、工作電壓:AC220V光通量：22000LM，燈具工作電流：15A。設備工作環境溫度：-30°～55，具有66km/h的抗風能力。2、液壓支撐腿

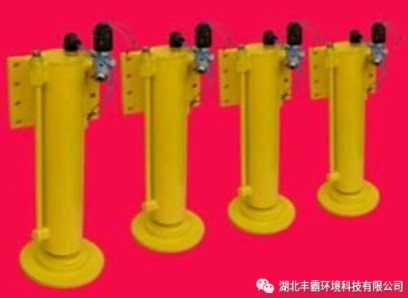

車輛底盤安裝4只液壓支撐腿（前、后各2支），四支支撐腿有鎖定裝置，能在不平的路面使用時按需求進行調平，支腿單獨可調。支撐腿以支座形式固定在汽車大梁合適位置，使用時操作控制開關，支撐腿向下伸出觸地，將車身頂起，使車輛的大部分（或全部）重量由支撐腿承受，保持車體的平穩，減輕車輛彈簧鋼板的負載，使用完畢，操作控制開關使支撐腿向上收起，保證離地高度，確保不影響車輛行駛時的通過性，確保輪胎及設備的安全。數量：4支 承重車：F＝6噸/支國六東風天錦4000方大流量排水搶險車廠家電話：
